Електротехнічні щити: ціна чи якість, що вибрати?

Огляд почнемо з констатації того факту, що на сьогоднішній день ринок електротехнічного обладнання, в цілому, заповнений. Обладнання різних виробників, як зарубіжних, так і вітчизняних, без особливих зусиль можна знайти в будь-якому більш-менш великому супермаркеті або на ринку, не кажучи вже про спеціалізованих підприємствах.

Почнемо з короткого огляду електротехнічних щитів, а саме, з перерахування їх різновидів і основних характеристик:

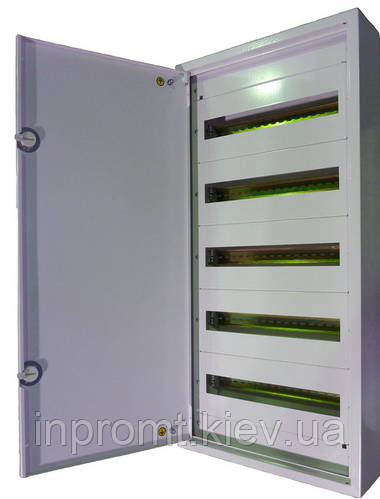

А) Модульні щити.

Типорозмір: від 8 до 198 модулів зі ступенем захисту від IP30 до IP65.

Тип виконання: навісний/вбудований. Матеріал: метал/пластик.

Застосовуються для монтажу модульного обладнання.

Б) Щити для врахування та вимірювання.

Габаритні розміри ВхШхГ, мм: від 300х150х100 до 980х960х170

Ступінь захисту від IP31 до IP54. Матеріал: метал/пластик.

Тип виконання: навісний/вбудований.

Застосовуються для монтажу модульних та обліково-вимірювальної апаратури.

В) Навісні щити.

Габаритні розміри ВхШхГ, мм: від 200х300х150 до 1600х1000х300.

Ступінь захисту від IP31 до IP66. Матеріал: метал/пластик.

Застосовуються для вільного монтажу електрообладнання.

Г) Підлогові універсальні щити.

Габаритні розміри ВхШхГ, мм: від 1750х400х400 до 2060х1200х800.

Ступінь захисту від IP31 до IP54. Матеріал: метал.

Застосовуються для монтажу великого електрообладнання на струми до 6300А, а також для прийому, обліку та розподілу електроенергії.

Д) Шафи стандарту 19".

Габаритні розміри ВхШхГ, мм: від 1800х600х600 до 2000х1200х800

Ступінь захисту від IP21 до IP65.

Застосовується для розміщення телекомунікаційного обладнання, в першу чергу систем гарантованого живлення.

Е) Пульти і стійки управління.

Габарити ВхШхГ, мм: від 960х600х400 до 1250х2000х400

Ступінь захисту IP55. Матеріал: метал.

Застосовується для засобів автоматизації.

У нашому уявленні, з точки зору ціни та якості, щитові вироби можна поділити на три умовні групи:

Група I – Budget.

До цього типу можна віднести металоконструкції наступних виробників:

АСКО-УКРЕМ (Україна)

Билмакс (Україна)

Гіпрон (Україна)

Елетон (Україна)

Якщо ви виберете шафи одного з цих виробників, то, можливо, зіткнетеся з деякими особливостями продукції. Щити з цієї групи, як правило, виготовлені з матеріалу не дуже високої якості. Використовуваний метал часто тонкий (наприклад, в модульних щитах товщина стінок корпусу може бути від 0,5 мм) і не завжди достатньо опрацьований. Є ймовірність сколів фарби навіть при несильних ударів. В даних щитах максимальна ступінь захисту може становити IP54, але для її реалізації може знадобитися самостійно проклеїти самоклеющейся гумою обрізи двері.

 В модульних щитах відсутні необхідні шинки N і РЕ, які необхідно замовляти додатково, а значить, доведеться витрачати час на їх підбір. До навісним щитів додаткові аксесуари, як правило, відсутні.

 Конструктив підлогових щитів є мінімально необхідним для монтажу електроапаратури, тобто складається зі стандартних панелей, монтажних плат і стійок. Для вирішення якихось нестандартних завдань – а такі ситуації виникають дуже часто доводиться допрацьовувати конструктив шляхом самостійного виготовлення необхідних деталей.

 Технічна підтримка, в основному, тільки базова. Протоколи лабораторних випробувань, як правило, відсутні; часто порушуються нормативні вимоги.

Тим не менш, незважаючи на всі перераховані вище недоліки щитів цієї групи, вони досить популярні, так як їх низька вартість порівняно з вартістю щитів двох інших груп. Різниця може складати кілька разів (!).

До інших достоїнств щитів I групи можна віднести складську доступність, тобто товар, як правило, завжди є в наявності, а якщо ні, то терміни виготовлення/постачання становлять від 7 до 14 днів.

Підсумком вищесказаного є той фактор, що металоконструкції даних виробників застосовуються, як правило, у бюджетних проектах, коли вимоги до якості обладнання у замовника відсутні, або коли воно (обладнання) призначене для тимчасового використання.

Застосовувати конструкції даних виробників у важких виробничих умовах або агресивних середовищах роботи не можна.

Група II – Mainstream.

В дану групу входять металоконструкції таких виробників як:

DKC (Росія-Україна-Європа)

TVD (Україна-Чехія)

Hager (Німеччина)

Sabaj System (Польща)

Леокон (Україна)

Дані виробники віднесені до цієї групи, не виходячи з якості продукції (яке, до речі, істотно вище, ніж у групи I, а у деяких виробників навіть наближається до такої у щитів групи III), а з наступного:

1) недостатня популярність потенційним замовникам;

2) не у всіх є прайс-листи на продукцію;

3) відсутні автоматичні системи побудови (комп'ютерне ПЗ) розподільних пристроїв на струми від 630A.

Повторимо, щити даної групи мають хорошу якість. Виготовляються вони на сучасних виробничих лініях. До щитів розроблений широкий спектр аксесуарів, які надають можливість реалізовувати масу проектних рішень, у тому числі й нестандартних. Аксесуари легко кріпляться за допомогою стандартного інструменту, що дуже прискорює складання щитових пристроїв.

Ціна на щити групи II, вище, ніж у групи I (що цілком виправдано), але нижче, ніж у групи III. У деяких випадках ціни наближаються до цін виробників групи III, і замовнику досить важко пояснити «чому так дорого?» при формуванні кошторису вартості щитового обладнання (цей фактор ми мали на увазі, коли говорили про «недостатньої популярності»).

Виробники щитів групи II максимально підтримують часто замовляються позиції на складах. Рідше замовляються позиції можуть поставлятися на замовлення строком від 2-х тижнів до 3-х місяців.

Застосовувати щити цієї групи можна для довгострокової роботи, як в житлових, так і промислових об'єктах.

Група III – Premium.

До даного типу відносяться добре всім відомі виробники:

ABB (Швеція-Швейцарія),

EATON (США),

Legrand (Франція)

Schneider Electric (Франція)

Металоконструкції цієї групи виробників – це конструктор. Наявність різноманітних аксесуарів дозволяє виконати монтаж електрощитового обладнання будь-якого типу та складності.

Щити цієї групи виготовляються з матеріалу високої якості на сучасних виробничих лініях. Всі щити мають необхідні сертифікати та відповідають вимогам світових норма і вітчизняних ГОСТ-ів.

У підлогових стійках, для забезпечення безпеки обслуговуючого персоналу, передбачені панелі, що захищають від можливого дотику до струмопровідних частин щита. Це так звані форми секціонування. Чим вище форма секціонування, тим вищий захист.

У навісних щитах захист персоналу також здійснена за рахунок застосування захисних панелей (металевих або пластикових).

Виробники надають потужні системи проектування, що дозволяють виконувати підбір необхідного типу обладнання на комп'ютері, за короткий період часу. Також, вони дозволяють отримати докладні специфікації обладнання, включаючи метизи, розгортки та кількість необхідної шини, промальовування-креслення зовнішніх видів щитів. Дані системи дозволяють скоротити час роботи інженерно-технічного персоналу, максимально виключити помилки при формуванні специфікації замовлення. Застосовувати дане обладнання можливо у всіх сферах життєдіяльності людини.

Спеціальні серії щитів застосовуються на складних промислових об'єктах, таких, як, нафтопереробна, газовидобувна і ін.

Підлогові і навісні щити також призначені для застосування як в цивільному, так і промисловому будівництві, включаючи об'єкти з високими вимогами до безпеки.

Конструктив і естетичний вигляд модульних щитів дозволяє розташовувати їх у приміщенні, наприклад, як окрему частину інтер'єру.

На завершення опису різних груп виробників хотілося б відзначити, що, зрозуміло, на ринку України можна зустріти продукцію і інших компаній, що відноситься до всіх трьох груп. В наш огляд увійшли продукти, з якими ми стикалися в ході професійної діяльності, або щодо яких отримали хороші і аргументовані відгуки від колег-професіоналів.

Висновок

Що ж, все-таки, вибрати: ціну або якість?

Після того, як читач дізнався трохи більше про металевих щитах, про їх виробниках, умовах виробництва, ми сподіваємося, що йому стало очевидно: якість не може бути дешевим і у випадку з електротехнічними шафами. Безумовно, вибір залишається за покупцем – але, не варто забувати про те, що правильно вибране якісне обладнання дозволяє, по-перше, оптимально і без втрат розподілити електричну енергію споживачам, а по-друге, максимально убезпечити людей від ураження електричним струмом.

Про авторів:

Андрій Найдун. andysw@mail.ru. Інженер-електрик з досвідом роботи в сфері електроенергетики з 1987 р. Отримав вищу освіту в НАУ, спеціальність ― радіоінженер (НАУ). Великий досвід роботи з ДБЖ і ДГУ; займався розробкою, конструюванням, технічним обслуговуванням електрощитового обладнання, працював над створенням та впровадженням комплексних електротехнічних рішень.

Павло Уханьов. pavel_uhanyov@mail.ru. Інженер-конструктор. Вища технічна освіта за напрямом автоматизації та електроприводу. Досвід роботи в проектуванні і монтажу промислових ліній по виробництву поліамід-фторопластовых плівок, розробці систем автоматизації насосних станцій, систем автоматичного введення резерву. Бере участь у розробці і проектуванні електрощитового обладнання.
